3LPP HSS Beschichtungssystem

HSS-3LPP 110 Schrumpfschlauch

Produktübersicht

Polypropylen-Trägermaterial mit einem thermoplastischen Hybridkleber. Diese Kombination ergibt ein Produkt mit dem mechanischen Schutz von Polypropylen und der einfachen Installation eines
traditionellen Klebers. Dies ermöglicht auch eine niedrigere Vorwärmtemperatur und eine schnellere Anwendung als bei herkömmlichen 3LPP-Systemen.

Konstruktion & Schichtaufbau

Das 3LPP-System repliziert die Leistung von werkseitig aufgebrachten dreilagigen Polypropylenbeschichtungen durch eine präzise konstruierte dreilagige Struktur:

• Schicht 1 – Hoch-Tg-Epoxid-Primer: Ein zweikomponentiger, lösemittelfreier modifizierter Epoxidharz mit einer Glasübergangstemperatur (Tg) von ≥ 120 °C, der eine außergewöhnliche Haftung auf sandgestrahltem Stahl (Sa 2,5) bietet. Dieser hochtemperaturbeständige Primer bildet eine robuste Korrosionsschutzgrundlage und gewährleistet eine starke Haftung zwischen den Schichten.
• Schicht 2 – PP-Kleber: Ein speziell formulierter Kleber auf Polypropylen-Copolymerbasis, der eine permanente Schmelzverbindung zwischen dem Epoxid-Primer und dem PP-Trägermaterial herstellt. Der Kleber behält seine Integrität und Schälfestigkeit auch bei Dauertemperaturen von bis zu 120 °C bei, mit einer gemessenen Schälfestigkeit von ≥ 4,5 N/mm bei 110 °C.
• Schicht 3 – Strahlenvernetzte PP-Trägerschicht: Die äußere Schicht verwendet strahlenvernetztes Polypropylen, das unter Elektronenstrahlen gehärtet wird, um eine überlegene mechanische Festigkeit, UV-Stabilität und chemische Beständigkeit zu erzielen. Diese fortschrittliche Trägerschicht bietet eine robuste Barriere gegen mechanische Beschädigungen, Bodenspannungen und raue Umwelteinflüsse, wie sie typischerweise bei Installationen in Wüsten und Meeresumgebungen auftreten.

Hauptmerkmale & Vorteile

• Hochtemperaturleistung: Dauertemperaturbeständigkeit bis 120 °C, speziell entwickelt für Hochtemperatur-Rohöl- und Gastransportleitungen im Nahen Osten.

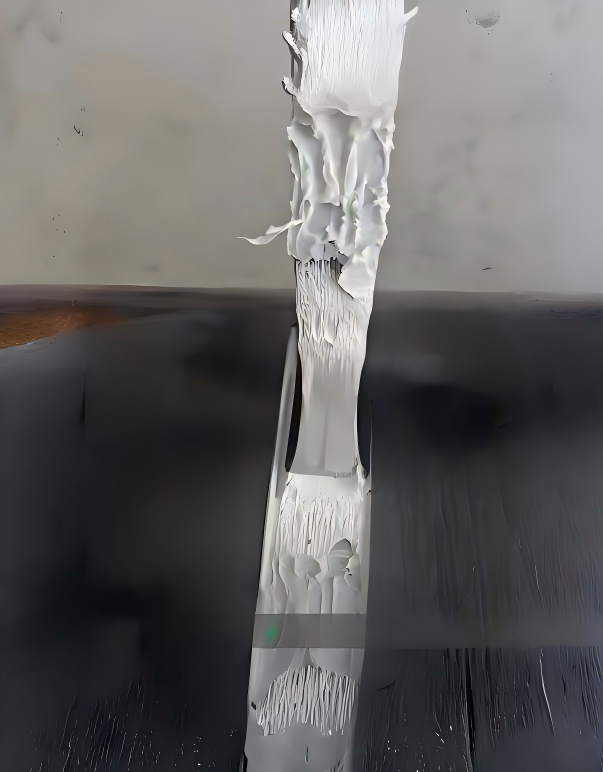

• Überlegene Schälfestigkeit: Bietet eine Schälfestigkeit von 27 N/mm bei 23 °C und 4,5 N/mm bei 110 °C (ASTM D1000), was eine zuverlässige Langzeitadhäsion unter thermischen Zyklusbedingungen gewährleistet.
• Beständig gegen Meeresumwelt: Ausgezeichnete Beständigkeit gegen Salznebel, Feuchtigkeit und Korrosion in Meeresatmosphäre, was es ideal für Offshore-Plattformen und Küstenleitungsinstallationen macht.
• Schnelle Installation: Mit einem Induktionsheizgerät mit mittlerer Frequenz wird jede Verbindung in nur 5 Minuten pro Satz abgeschlossen, was die Bauzeit und die Arbeitskosten vor Ort erheblich reduziert.
• Strahlenvernetztes PP-Technologie: Das patentierte, international führende Vernetzungsverfahren verbessert die Dimensionsstabilität, Schlagfestigkeit und Langzeitalterungsleistung der Trägerschicht im Vergleich zu herkömmlichen PE-basierten Hülsen.
• ISO 21809-3:2016 zertifiziert: Unabhängig geprüft und qualifiziert nach dem neuesten internationalen Standard für Feldnahtbeschichtungen von Rohrleitungen.
• Beständigkeit gegen kathodische Ablösung: Minimale kathodische Ablösung bei erhöhten Temperaturen, was die Kompatibilität mit kathodischen Schutzsystemen mit aufgeprägtem Strom gewährleistet.

Technische Spezifikationen

Anwendungen

• Hochtemperatur-Rohöltransportleitungen (Naher Osten, Onshore)
• Erdgas-Hauptleitungen, die über 80 °C betrieben werden
• Offshore- und Unterwasser-Rohrleitungssteigleitungsnähte
• Ein-/Ausfahrten bei Richtbohrungen und horizontalen Richtbohrungen
• Vor-Ort-Reparatur von werkseitig aufgebrachten 3LPP-Beschichtungen
• Wasserinjektions- und gefördertes Wasserleitungen

Epoxid-Primer-System

Der zweikomponentige Hoch-Tg-Epoxid-Primer CNP-P-HT ist speziell für die Kompatibilität mit dem 3LPP-System formuliert. Mit einer Glasübergangstemperatur von über 120 °C behält er die Haftintegrität über den gesamten Betriebstemperaturbereich bei. Der Primer wird vor der Hülseninstallation mit Schaumstoffrollen direkt auf den gereinigten Schweißnahtbereich aufgetragen und bildet eine zusätzliche Barriere und gewährleistet eine maximale Schälfestigkeit zwischen dem Stahlsubstrat und dem PP-Kleber.

Verpackung & Verfügbarkeit

Verfügbare Breiten von 300 mm bis 600 mm und Dicken von 2,5 mm, 3,0 mm und 3,5 mm für Rohrdurchmesser von 200 mm bis 1800 mm. Geliefert in standardmäßigen Export-Holzkisten mit feuchtigkeitsbeständiger Auskleidung. Kundenspezifische Abmessungen und Großrollenkonfigurationen auf Anfrage erhältlich.
